Водогрійна котельня 24 МВт під ключ

КОМПЛЕКТНА ВОДОГРІЙНА КОТЕЛЬНА УСТАНОВКА

1.1 Водогрійний котел

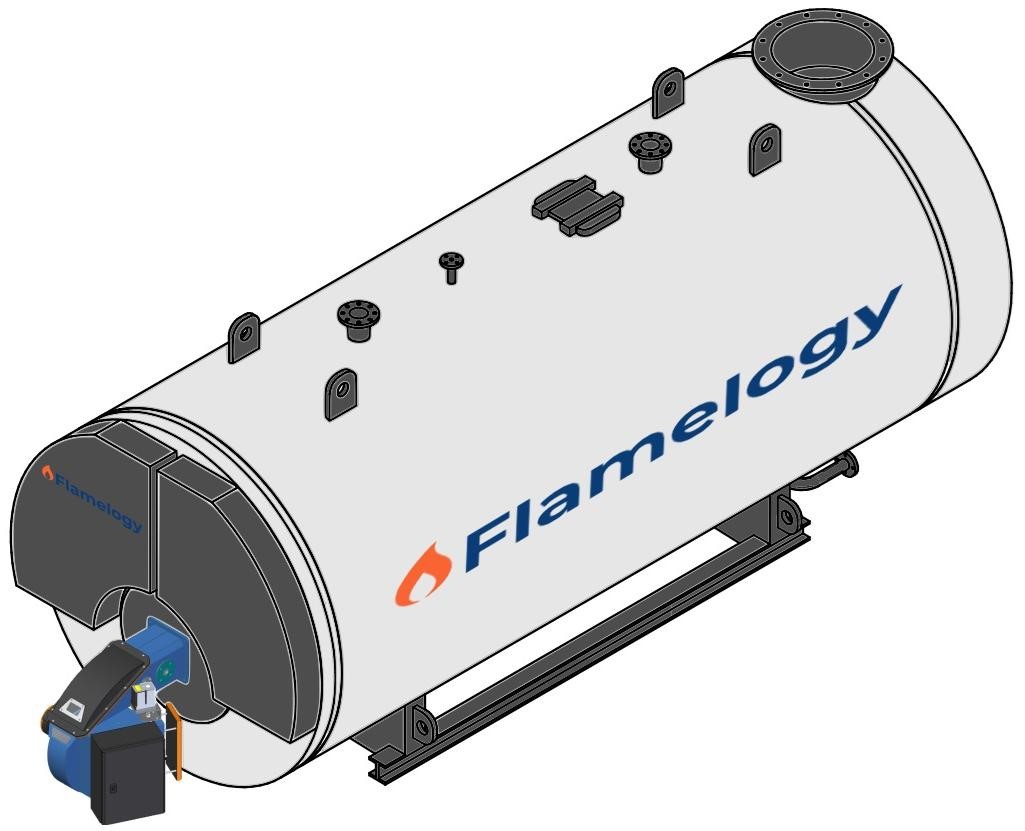

Автоматичний водогрійний котел для газоподібного та рідкого палива. Конструкція триходова, з топкою, охолоджуваною поворотною камерою, укладеною у водоохолоджувану мембранну стінку, внутрішнім інжектором для підвищення температури зворотної води та двома ходами жарових труб, розташованих по кільцю.

Полум’яна труба утворює камеру згоряння з пальником, вбудованим у передню кришку котла на вході. У корпусі встановлені люки та інспекційні отвори для внутрішнього огляду котла.

Таблиця 1. Основні технічні дані котла

1.2 Основне оснащення котла

1.3 Моноблочний пальник

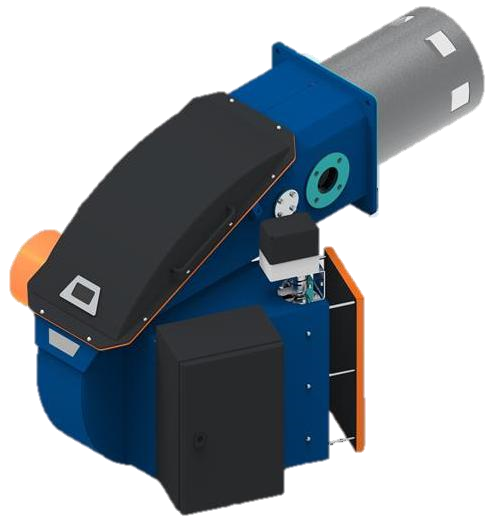

Пальники застосовуються у широкому спектрі промислових і технологічних сфер, від енергетики, опалення та спалювання відходів до хімічних, нафтопереробних та інших процесів. Автоматичні пальники у моноблочному виконанні з власним вентилятором забезпечують комплексне спалювання газового та рідкого палива для парових, водогрійних і гарячоводних котлів, печей, сушарок, нагрівачів і парогенераторів.

КОМПЛЕКТ ПОСТАВКИ:

Стандартна поставка моноблочного пальника включає пальник з інтегрованим вентилятором, автоматичну систему керування, пристрої безпеки та газову арматуру, включаючи газовий фільтр, два запірні клапани та регулювальну заслінку. Додатково до стандартної поставки ми пропонуємо модифікації або розширення комплектації іншими аксесуарами та повним обладнанням.

Пальник з електронним керуванням співвідношенням паливо-повітря. Швидкість двигуна вентилятора повітря регулюється частотним перетворювачем.

Основні технічні дані:

Комплект поставки:

• Автоматичний моноблочний газовий пальник
• Оснащення:

1 шт. фільтр природного газу

2 шт. електромагнітний клапан

2 шт. газовий маностат (MIN/MAX)

1.4 Система керування котлом

Базовий блок керування котлом, який регулює потужність пальника відповідно до заданої температури на виході. Він керує насосом котла, контролює температуру зворотної води до котла та виявляє несправності котла і пальника.

Шафа керування встановлюється на котлі. У поставку входить кабельне підключення до вимірювальних приладів на котлі. Шафа керування стандартно оснащується 7-дюймовою сенсорною панеллю.

2. ОБЛАДНАННЯ КОТЕЛЬНІ

2.1 Головна система керування

Шафа керування головною системою керування котельнею, призначена для управління роботою котла.

Контроль аварійних станів у котельні, а саме контроль витоків газів CH₄ та CO з електронним блокуванням аварійного запірного клапана на газовому вводі в котельню, контроль затоплення та перегріву котельні, вентиляції, регулювання швидкості основних циркуляційних насосів та контролю тиску у системі гарячого водопостачання для компенсації втрат води в системі. Панель керування стандартно оснащується 7-дюймовим сенсорним екраном для зручної експлуатації.

2.2 Підвищувальна установка з вертикальними насосами

Автоматичні насосні станції підвищення тиску призначені для збільшення тиску при підживленні води у систему гарячого водопостачання.

2.3 Сепаратори повітря, вихід котельні DN250 PN10

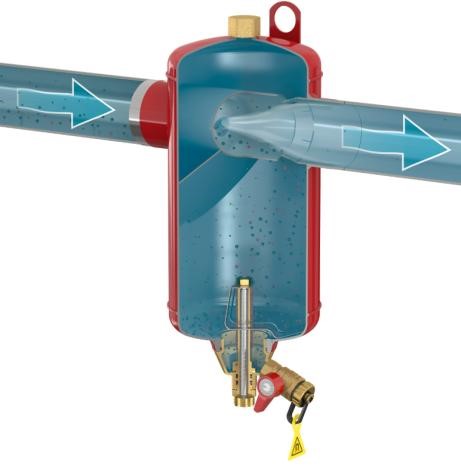

Для повного видалення повітря із систем опалення. Сепаратори повітря підвищують комфорт та покращують ефективність. Видалення повітря з системної води продовжує строк служби насосів, приладів керування та інших компонентів системи.

• Фланцеве з’єднання відповідно до EN 1092-1 PN16
• Надзвичайно низький гідравлічний опір, що зменшує споживання енергії
• Стабільна продуктивність протягом усього строку служби
• Низькі витрати на обслуговування

2.4 Сепаратори бруду, вхід котельні DN250 PN16

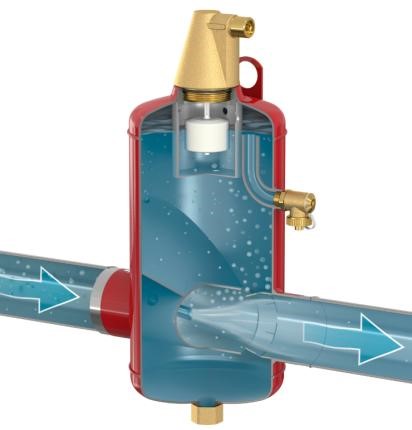

Для застосування у закритих системах опалення. Сепаратори бруду захищають котли, насоси та арматуру від пошкоджень, спричинених осадженням частинок бруду. Запобігають осадженню частинок бруду в котлі. Видалення частинок бруду із системної води продовжує строк служби насосів, приладів керування та інших компонентів системи.

• Фланцеве з’єднання відповідно до EN 1092-1 PN16
• Надзвичайно низький гідравлічний опір, що зменшує споживання енергії
• У конструкцію сепаратора вбудовано двадцять п’ять надпотужних неодимових магнітів
• Стабільна продуктивність протягом усього строку служби
• Низькі витрати на обслуговування

2.5 Установка хімічної водопідготовки 24 м³/год

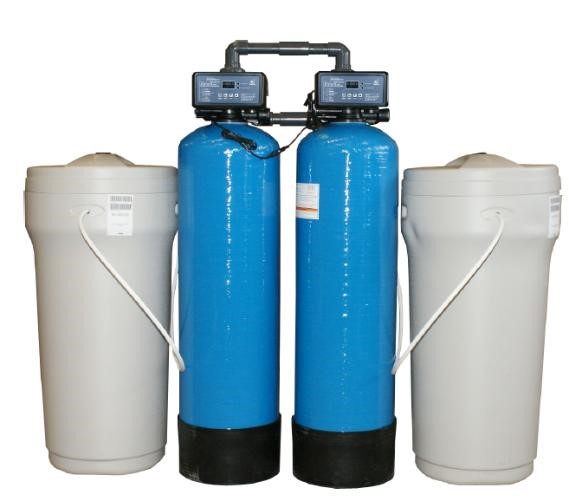

Пом’якшувачі води з двома балонами та сольовими баками. Обидва балони мають окремі керуючі клапани, що дозволяє їм працювати з продуктивністю до подвійної номінальної. Два керуючі клапани з’єднані комунікаційним кабелем. Вони контролюють робочий стан один одного. Одночасно регенерацію може проходити лише один клапан, що забезпечує безперервну подачу пом’якшеної води.

Паралельний дуплексний пом’якшувач води може бути у майбутньому в будь-який час розширений шляхом підключення трьох або більше балонів через комунікаційний кабель. Це дозволяє надалі збільшити продуктивність системи.

Аксесуари:

• Механічний попередній фільтр
• Запобіжний клапан
• Вакуумний клапан
• Хімікати для первинного заповнення – 50 л
• Дозувальний насос

2.6 Попередньо виготовлені трубні елементи

• Трубопроводи виходу гарячої води
• Трубопроводи входу гарячої води
• Трубопроводи природного газу
• Ізоляція труб, рукавна ізоляція зі кам’яної вати з поверхневим покриттям з алюмінієвої фольги
• Запобіжні клапани розширювального бака
• З’єднувальний трубопровід до розширювального бака
• Вихід димових газів за межі котельні, приблизно 5 м + 1 відвід

2.7 Укриття котельні, приблизно 20 x 20 м

Будівля запроєктована з двосхилим дахом, що спирається на каркасну конструкцію із суцільними стінами. Конструкція даху використовує легку ферменну систему METSEC. Покрівельне покриття виконане з PUR сендвіч-панелей, що забезпечують достатній термічний опір для енергоефективності будівлі. Для облицювання стін використовуються PIR-панелі, змонтовані вертикально, що забезпечує більш естетичний вигляд споруди без необхідності металевих накладок для закриття стиків панелей.

Доступ до приміщення забезпечується протипожежними дверима більш виразного кольору. Природне освітлення забезпечується кількома наборами вікон, розташованих у верхній половині стіни, що гарантує рівномірне освітлення всієї зали, а також достатні можливості для компенсації розширення. Вікна для компенсації розширення спроєктовані відповідно до чинних норм. Зала обладнана електроприводними секційними воротами з інтегрованими дверима для проходу. Одна зовнішня стіна передбачена суцільною, без вікон і дверей.

2.8 Вентиляція

Будівля котельні буде оснащена вентиляційними жалюзі для забезпечення природного повітрообміну всередині котельні.

Для видалення тепла з котельні будуть встановлені вентилятори, які вмикатимуться, щойно температура в котельні досягне встановленого граничного значення.

2.10 Трифазний промисловий автоматичний стабілізатор напруги змінного струму 250 кВА

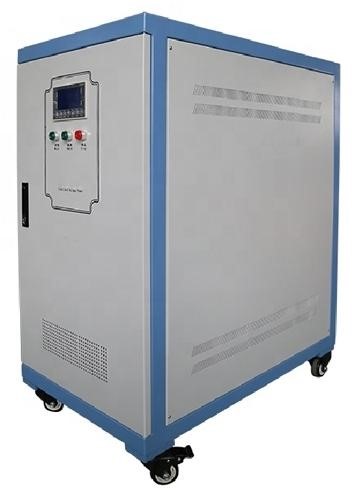

Запропонований промисловий стабілізатор напруги змінного струму, повітряного охолодження, трифазний, чотирипровідний. Ця серія автоматичних компенсованих стабілізаторів напруги спеціально розроблена для потреб більш вимогливих промислових застосувань, де потрібне більш надійне та практично безобслуговуване рішення.

Характеристики стабілізатора напруги:

Плавне автоматичне регулювання напруги

Відповідність міжнародним стандартам

Трифазний промисловий автоматичний стабілізатор напруги змінного струму спроєктований із застосуванням новітніх технологій для підтримання стабільної вихідної напруги у випадку коливань зовнішньої мережі живлення та зміни навантаження, що спричиняють коливання напруги.

Опції

3.1 Газовий генератор у шумозахисному виконанні

Газовий генератор у шумозахисному виконанні (трифазний 400/230 V 50 Hz), шасі / корпус F1, з автоматичною панеллю керування, з приводом від двигуна.

Шасі / корпус: Шумозахисний кожух з верхнім виходом повітря. Підйом краном здійснюється за верхню підйомну вушку посередині або за металеві пластини по боках залежно від моделі, або навантажувачем знизу. Широкі двері та зручний доступ до всіх елементів для технічного обслуговування. Двері з нержавіючими завісами та замком під ключ. Кожух пофарбований епоксидною порошковою фарбою, полімеризованою в печі, для високої корозійної стійкості. Для зниження шуму використовується мінеральна вата високої щільності товщиною 50 мм. Усередині кожуха встановлено побутовий глушник вихлопу.

Нормативні довідкові умови навколишнього середовища згідно з ISO 8528-1:2005: 1000 мбар, 25 ºC, 30% відносної вологості.

Основна потужність (PRP): Відповідно до ISO 8528-1:2005, Prime power є максимальною потужністю, яку генераторна установка здатна безперервно видавати при живленні змінного електричного навантаження протягом необмеженої кількості годин на рік за погоджених умов експлуатації, за умови виконання інтервалів і процедур технічного обслуговування, передбачених виробником. Допустима середня вихідна потужність (Ppp) за 24 години роботи не повинна перевищувати 70% PRP.

Аварійна резервна потужність (ESP): Відповідно до ISO 8528-1:2005, резервна аварійна потужність є максимальною потужністю, доступною під час змінної послідовності електричного навантаження за встановлених умов експлуатації, яку генераторна установка здатна видавати у разі відключення централізованого електропостачання або під час випробувань, до 200 годин роботи на рік, за умови виконання інтервалів і процедур технічного обслуговування, передбачених виробником. Допустима середня вихідна потужність за 24 години роботи не повинна перевищувати 70% ESP.

Примітки:

У комплект поставки входять підігрівач сорочки охолодження з циркуляційним насосом та зарядний пристрій для акумулятора.

3.2 Джерело безперебійного живлення (UPS) 250 кВт

Джерело з нульовим впливом

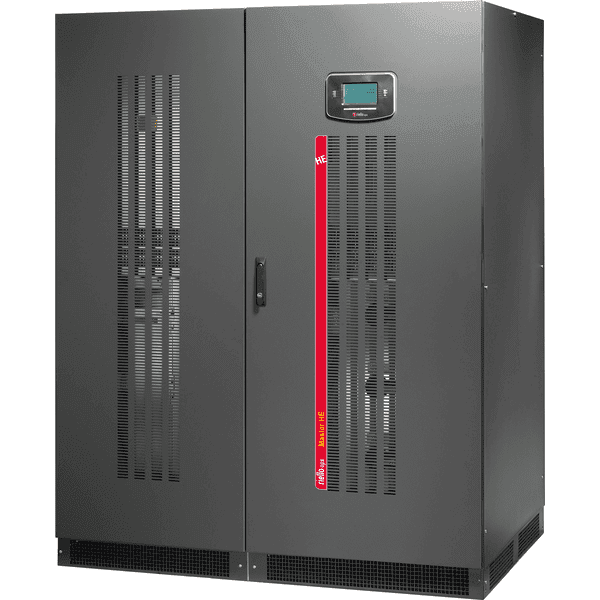

UPS має додаткові переваги концепції Zero Impact Source, реалізованої завдяки вузлу випрямляча на базі IGBT. Це усуває проблеми, пов’язані з установленням у мережах з обмеженою потужністю, де UPS живиться від генераторної установки, а також у випадках, коли виникають проблеми сумісності з навантаженнями, що генерують гармоніки струму. UPS не чинить практично жодного впливу на джерело живлення, незалежно від того, чи це електромережа, чи генераторна установка:

• спотворення вхідного струму <3%;
• вхідний коефіцієнт потужності 0,99;
• функція плавного набору потужності (power walk-in), яка забезпечує поступовий запуск випрямляча;
• функція затримки запуску для повторного ввімкнення випрямлячів після відновлення мережевого живлення, якщо в системі є кілька UPS.

Система догляду за батареями: максимальний захист батарей

UPS включає низку функцій, призначених для подовження строку служби батарей і зменшення інтенсивності їх використання, зокрема різні методи заряджання, захист від глибокого розряду, обмеження струму та компенсацію напруги відповідно до температури в приміщенні акумуляторів.

Повне гальванічне розділення

UPS оснащений вихідним ізоляційним трансформатором (типу delta zig/zag) на інверторі як частиною інверторного кола всередині шафи UPS, що забезпечує гальванічну розв’язку між навантаженням і батареєю та підвищує гнучкість конфігурації системи.

Основні характеристики

• висока ефективність до 99,4% (режим STANDBY ON);
• компактні розміри;
• зменшена вага для UPS на базі трансформатора;
• подвійний захист навантаження щодо батареї, як електронний, так і гальванічний.

Не входить у постачання

• Монтаж на місці
• Димар
• Інше дообладнання
• Приєднання до тепло-, водо- і газо- розподільчих мереж
• Розширення в системі гарячого водопостачання (теплова мережа поза межами котельні)
• Погодження експлуатації місцевими органами влади
• Пусконалагоджувальні роботи
• Будь-що, що прямо не зазначене в пропозиції

Гарантія

24 місяці з моменту введення в експлуатацію за умови, що введення в експлуатацію та налаштування обладнання виконуються авторизованою сервісною командою, але не довше ніж 30 місяців з дати продажу.

Точна конфігурація визначається на етапі проєктування після підтвердження замовлення.
